0.4英寸3位数码管

0.4英寸3位数码管

 详情说明
基本参数 / Basic parameters
  • 产品型号：SYF3361ASW
  • 主要用途：车充数码显示
  • 额定电流：20ma
  • 额定电压：2.0-2.4v
  • 是否加工定制：是
  • 安装模式：镶嵌式
  • 显示颜色：单色
  • 显示方式：静态显示
  • 价格区间：起订1-1000　　1000-10000　　10000-100000
技术参数 / Technical Parameters
一、极限参数（LIMITED PARAMETERS）
参数/Parameters 符号/Symbol 极限参数/Limited Parameter
脉冲电流/Peak Forward Current Ifp 100mA
直流电流/Continuous Forward Current If 20mA
反向电压/Reverse Voltage Vr 5V
工作温度/Operating temperature Range Topr -30 to +70℃
储存温度/Storage temperature Range Tstg -40 to +85℃
二、光电参数（photoelectric parameters）
参数
Parameters 		Forward Voltage
正向电压 		Reverse Current
反向电流 		Luminous
Intensity
发光强度 		Wavelength
波长 		Power
Consumption
功耗消耗
符号 notation VF IR IV λP Pt
单位unit V uA mcd nm mW
IF=20 mA VR=5V IF=20mA IF=20mA IF=20mA
条件 condition 平均 Average 最大 MAX 平均 Average 最大 MAX 平均 Average 平均 Average 平均 Average
高亮红High red R 2.0 2.4 -- 20 50 635 36
超高亮红super red SR 2.0 2.4 -- 20 80 620 40
黄绿色Yellow green G 2.0 2.4 -- 20 35 571 44
黄色 Yellow Y 2.0 2.4 -- 20 100 590 42
蓝色Blue B 3.0 3.4 -- 20 180 465 66
翠绿色Pure green PG 3.0 3.4 -- 20 220 515 66
白色White W 3.0 3.4 -- 20 180 6000K 66
三、四位数数码管小尺寸参数（four digit display）
Digit Height Digit Height PCB
Meas {WxHxD.mm) Part NO Common Pin PINS Circuit Type
0.25” 6.2 36.00*11.00*5.10 SYS02541A/B 18,17 36 CC/CA
SYS02541C/D 18 36 CC/CA
SYS02541E/F 24,3,5,17,18,
8,16,10,13 		24 CC/CA
SYS02541G/H 24,3,5,8,10,13 18 CC/CA
SYS02541K/L 1,24,22,13 19 CC/CA
SYS02541M/N 24,3,5,17,18,
8,16,10,13 		24 CC/CA
SYS02541O/P 20,19,18,17 32 CC/CA
SYS02541O/R 3,5,8,10 12 CC/CA
SYS02541S/T 12,9,8,6 12 CC/CA
SYS02541U/V 12,9,8,6 12 CC/CA
SYS02541Y/Z 12,9,8,6 12 CC/CA
19.80*10.00*5.00 SYS02542A 1,11,4,6 12 CC/CA
24.00*10.00*5.10 SYS02543AB 12,9,8,6 12 CA
SYS02543C 12,9,8,6 12 CC
SYS02543F 12,9,8,6,3 23 CA
SYS02543G 12,9,8,6 12 CC
SYS02543H 12,9,8,6 12 CA
SYS02543I 1,11,4,6 12 CC
SYS02543J 1,11,4,6 12 CA
30.00*15.00*6.50 SYS02544A 2,4,7,9,16,
6,3,14,12 		22 CC
四、外形尺寸及电路原理图（Appearance size and schematic）

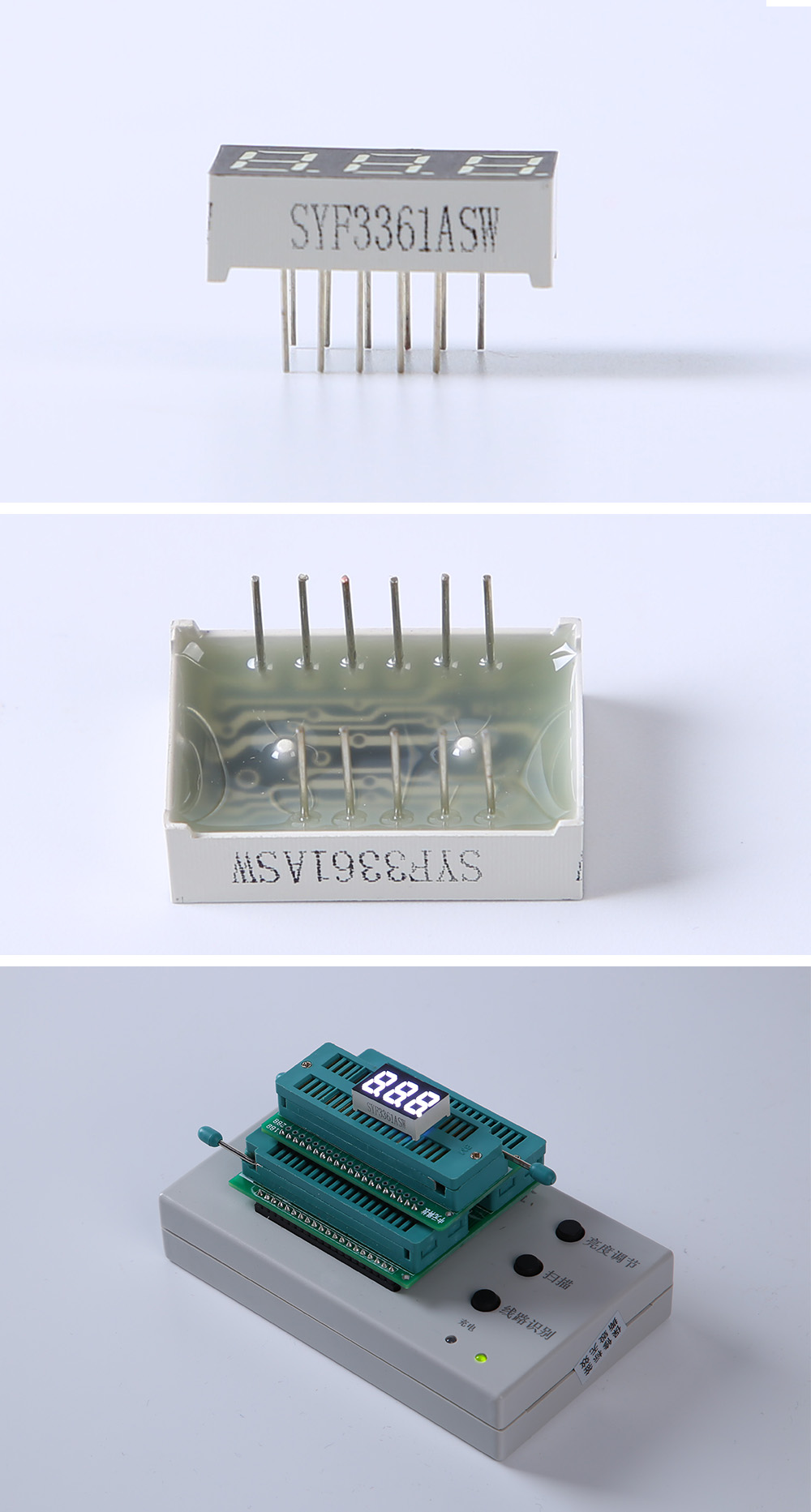

产品实拍 / Products real shot
适用范围 / Scope of application
  • 电饭煲
  • 电子称
  • 微波炉
  • 多媒体
  • 空调
  • 洗衣机
